ترانس‌های جریان و ولتاژ (CT و PT)

آیا تا به حال فکر کرده‌اید که مهندسان چگونه جریان و ولتاژ عظیم چند هزار آمپری یا چند صد کیلوولتی را در خطوط انتقال نیرو با دقت اندازه‌گیری و کنترل می‌کنند؟ اتصال مستقیم دستگاه‌های اندازه‌گیری به این خطوط، مانند یک خودکشی صنعتی است! اینجاست که قهرمانان گمنام دنیای برق، یعنی ترانس‌های جریان و ولتاژ (CT و PT)، وارد میدان می‌شوند. این تجهیزات حیاتی، با کاهش مقادیر خطرناک جریان و ولتاژ به سطحی ایمن و قابل اندازه‌گیری، نقش کلیدی در پایداری، ایمنی و دقت شبکه‌های برق ایفا می‌کنند. در این مقاله، به دنیای این ترانسفورماتورهای ابزار دقیق سفر می‌کنیم و با ساختار، عملکرد و کاربردهای آن‌ها آشنا می‌شویم.

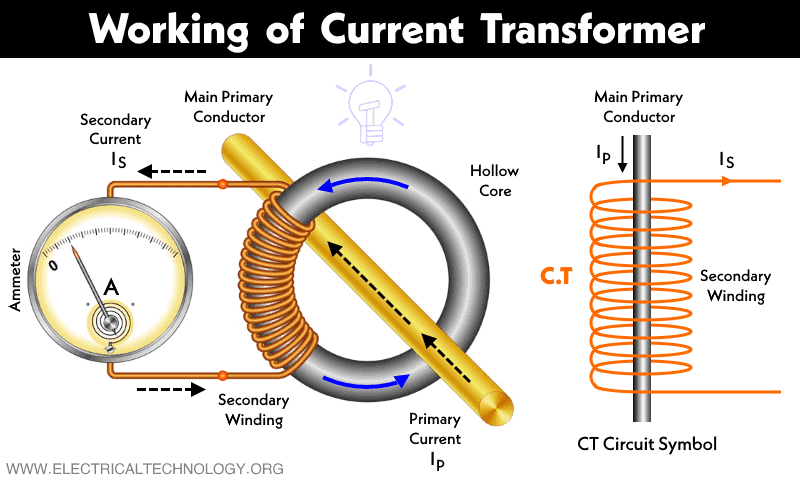

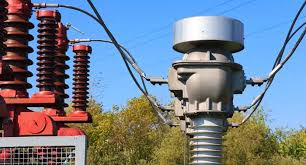

ترانس جریان (Current Transformer – CT) چیست؟

ترانس جریان یا CT، دستگاهی است که برای تبدیل جریان‌های بالا در مدار قدرت به جریان‌های بسیار پایین‌تر و استاندارد (معمولاً ۱ یا ۵ آمپر) طراحی شده است. سیم‌پیچ اولیه این ترانس، که ممکن است تنها شامل یک دور یا حتی خودِ هادی اصلی باشد، به صورت سری در مسیر جریان اصلی قرار می‌گیرد. جریان کاهش‌یافته در سیم‌پیچ ثانویه، خوراک اصلی دستگاه‌های اندازه‌گیری مانند آمپرمترها و وات‌مترها و همچنین تجهیزات حفاظتی مثل رله‌های حفاظتی است. هدف اصلی CT، ایزوله کردن دستگاه‌های اندازه‌گیری از ولتاژ بالای سیستم و فراهم کردن جریانی متناسب و ایمن برای آن‌هاست. هرگز نباید ثانویه یک CT در حالت مدار باز قرار گیرد، زیرا این کار باعث ایجاد ولتاژ بسیار بالا و خطرناک در پایانه‌های آن می‌شود.

ترانس ولتاژ (Potential Transformer – PT) چیست؟

همانطور که از نامش پیداست، ترانس ولتاژ یا PT (که گاهی VT یا Voltage Transformer نیز نامیده می‌شود) برای کاهش ولتاژهای بالا به سطحی ایمن و قابل اندازه‌گیری (معمولاً ۱۰۰ یا ۱۱۰ ولت) به کار می‌رود. برخلاف CT که به صورت سری در مدار قرار می‌گیرد، PT به صورت موازی به خطوط ولتاژ بالا متصل می‌شود. سیم‌پیچ اولیه آن دارای تعداد دور بسیار زیاد و سیم‌پیچ ثانویه دارای تعداد دور کم است. این ساختار به PT اجازه می‌دهد تا نمونه‌ای دقیق و کوچک‌شده از ولتاژ شبکه را برای ولت‌مترها، کنتورهای انرژی و سیستم‌های کنترلی فراهم کند. ترانس‌های جریان و ولتاژ (CT و PT) در کنار یکدیگر، اطلاعات کاملی از وضعیت الکتریکی شبکه را در اختیار مهندسان قرار می‌دهند.

تفاوت‌های کلیدی بین ترانس‌های جریان و ولتاژ

اگرچه هر دو از خانواده ترانسفورماتورهای ابزار دقیق هستند، اما تفاوت‌های بنیادینی در ساختار و عملکرد آن‌ها وجود دارد. درک این تفاوت‌ها برای استفاده صحیح از آن‌ها ضروری است. جدول زیر به طور خلاصه این تفاوت‌ها را نشان می‌دهد:

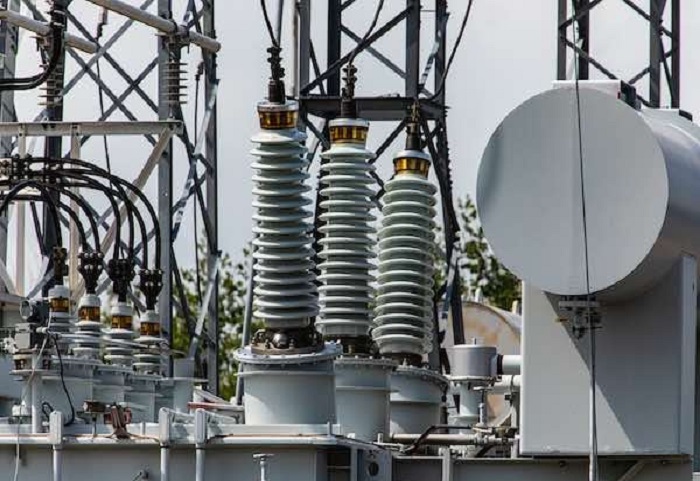

کاربرد ترانس‌های جریان و ولتاژ (CT و PT) در صنعت

کاربرد این دو تجهیز، فراتر از یک اندازه‌گیری ساده است. ترانس‌های جریان و ولتاژ (CT و PT) شریان‌های حیاتی اطلاعات برای سیستم‌های زیر هستند:

1. اندازه‌گیری و صدور صورت‌حساب (Metering): کنتورهای برق برای محاسبه دقیق انرژی مصرفی در پست‌های فشار قوی و صنایع بزرگ، به خروجی‌های دقیق CT و PT متکی هستند.
2. حفاظت شبکه (Protection): رله‌های حفاظتی با پایش مداوم جریان و ولتاژ از طریق CT و PT، هرگونه خطایی مانند اتصال کوتاه یا اضافه‌بار را در کسری از ثانیه تشخیص داده و فرمان قطع کلیدهای قدرت را صادر می‌کنند. این عملکرد برای جلوگیری از آسیب به تجهیزات فشار قوی و خاموشی‌های گسترده حیاتی است.
3. کنترل و مانیتورینگ (Control & Monitoring): در اتاق‌های کنترل، اپراتورها با استفاده از داده‌های دریافتی از CT و PT که بر روی نمایشگرها نشان داده می‌شوند، وضعیت لحظه‌ای شبکه را رصد کرده و تصمیمات لازم برای مدیریت بار و ولتاژ را اتخاذ می‌کنند. این تجهیزات بخش جدایی‌ناپذیر تابلوهای برق فشار ضعیف و متوسط هستند.

جمع‌بندی: انتخاب تجهیزات دقیق برای شبکه‌ای ایمن

همان‌طور که دیدیم، ترانس‌های جریان و ولتاژ (CT و PT) نقشی بی‌بدیل در ایمنی، دقت و پایداری سیستم‌های قدرت ایفا می‌کنند. بدون این تجهیزات، اندازه‌گیری پارامترهای الکتریکی در ولتاژها و جریان‌های بالا غیرممکن و حفاظت از تجهیزات گران‌قیمت شبکه ناممکن بود. انتخاب CT و PT با کلاس دقت مناسب، نسبت تبدیل صحیح و کیفیت ساخت بالا، تضمین‌کننده عملکرد صحیح کل سیستم اندازه‌گیری و حفاظت است.

یاوری صنعت با سال‌ها تجربه در زمینه تأمین تجهیزات الکتریکی صنعتی، آماده ارائه انواع ترانس‌های جریان و ولتاژ از برندهای معتبر جهانی است. اگر برای پروژه‌های خود به دنبال تجهیزاتی دقیق، قابل اعتماد و با طول عمر بالا هستید، کارشناسان ما آماده ارائه مشاوره تخصصی به شما هستند. برای مشاهده محصولات و دریافت اطلاعات بیشتر، با ما در تماس باشید.
