در دنیای برق صنعتی و سیستمهای قدرت، یکی از مفاهیم حیاتی که تاثیر مستقیم بر کارایی سیستم و هزینههای جاری دارد، ضریب توان (Power Factor) است. اگر شما مدیر یک واحد صنعتی، مهندس برق و یا تکنسین هستید، درک صحیح از ضریب توان و روشهای اصلاح آن میتواند سالانه میلیونها تومان در هزینههای برق مصرفی شما صرفهجویی کند. در این مقاله به بررسی دقیق ماهیت ضریب توان، انواع توان در شبکه و روشهای بهبود آن میپردازیم.
ضریب توان به زبان ساده
ضریب توان نسبتی است که نشان میدهد چه مقدار از توان الکتریکی ورودی به یک سیستم، واقعاً به کار مفید (مانند چرخش موتور یا تولید گرما) تبدیل میشود. این عدد بین ۰ و ۱ متغیر است. هرچه این عدد به ۱ نزدیکتر باشد، سیستم شما بازدهی بالاتری دارد.

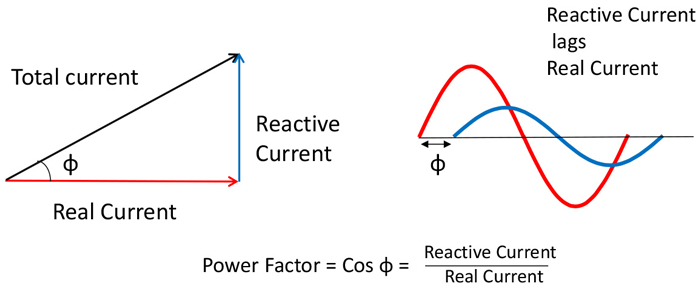

در محاسبات مهندسی، ضریب توان را با کسینوس فی (Cos φ) نشان میدهند که نشاندهنده اختلاف فاز بین ولتاژ و جریان است.

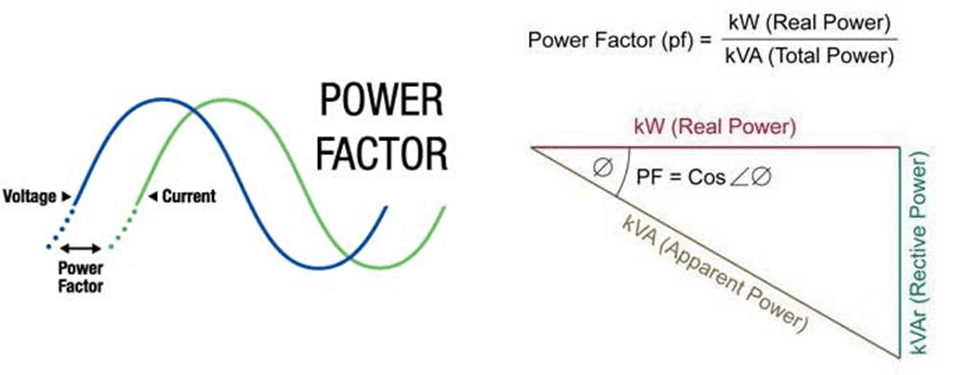

آشنایی با مثلث توان: انواع توان در شبکه برق
برای درک بهتر ضریب توان، ابتدا باید با سه مفهوم پایه در مهندسی برق آشنا شویم که به مثلث توان معروف هستند:
۱. توان اکتیو یا واقعی (Active Power – P)
این توانی است که واقعاً کار انجام میدهد. واحد آن وات (W) یا کیلووات (kW) است. لامپها، هیترها و بخش مکانیکی موتورها از این توان استفاده میکنند.
۲. توان راکتیو یا غیرموثر (Reactive Power – Q)
این توان برای ایجاد میدانهای مغناطیسی در تجهیزاتی مانند موتورهای القایی و ترانسفورماتورها ضروری است اما کار مکانیکی انجام نمیدهد. واحد آن وار (VAR) یا کیلووار (kVAR) است.
۳. توان ظاهری (Apparent Power – S)
مجموع برداری توان اکتیو و راکتیو است که کل توانی که شبکه برق باید تامین کند را نشان میدهد. واحد آن ولت-آمپر (VA) یا کیلوولت-آمپر (kVA) است.
چرا ضریب توان پایین برای صنایع مضر است؟
وقتی ضریب توان یک واحد صنعتی پایین باشد (مثلاً کمتر از ۰.۸۵)، به این معناست که سیستم برای انجام یک کار مشخص، جریان بیشتری از شبکه میکشد. این موضوع چندین پیامد منفی دارد:
جریمههای سنگین شرکت برق: در قبضهای برق صنعتی، بندی به نام جریمه توان راکتیو وجود دارد. اگر ضریب توان شما از حد مجاز کمتر باشد، باید مبالغ هنگفتی بپردازید.
افزایش تلفات گرمایی: جریان بالاتر باعث داغ شدن کابلها، فیوزها و تجهیزات توزیع میشود (تلفات
افت ولتاژ: جریان زیاد باعث افت ولتاژ در انتهای خط میشود که میتواند به عملکرد دستگاههای حساس آسیب بزند.
نیاز به تجهیزات گرانتر: برای تحمل جریان اضافه، باید از کابلهای ضخیمتر و ترانسفورماتورهای بزرگتر استفاده کنید.
دلایل اصلی کاهش ضریب توان چیست؟
عامل اصلی کاهش ضریب توان، وجود بارهای سلفی (Inductive) در شبکه است. مهمترین این بارها عبارتند از:
- موتورهای الکتریکی القایی (به ویژه زمانی که زیر بار نامی کار میکنند).
- ترانسفورماتورها.
- بالاستهای مغناطیسی در لامپهای قدیمی.
- دستگاههای جوشکاری.
روشهای اصلاح ضریب توان (Power Factor Correction)
بهترین و رایجترین راه برای بهبود ضریب توان، استفاده از بانک خازنی است. خازنها به عنوان منبع تولید توان راکتیو عمل میکنند و بارهای سلفی را خنثی مینمایند.

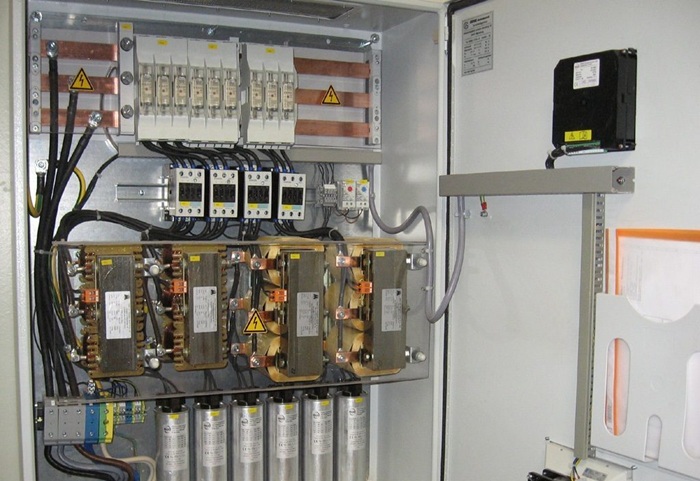

۱. نصب بانک خازنی اتوماتیک
این سیستم شامل مجموعهای از خازنها، کنتاکتورهای خازنی و یک دستگاه به نام رگولاتور خازنی است. رگولاتور به طور هوشمند ضریب توان شبکه را اندازهگیری کرده و با ورود یا خروج پلههای خازنی، ضریب توان را در محدوده دلخواه (معمولاً ۰.۹۵ تا ۰.۹۸) نگه میدارد.
۲. جبرانسازی انفرادی
در این روش، برای هر مصرفکننده بزرگ (مانند یک موتور پرقدرت)، یک خازن مستقیماً در کنار آن نصب میشود. این کار باعث کاهش بار کابلهای داخلی کارخانه میشود.
۳. استفاده از موتورهای سنکرون
در برخی صنایع بزرگ، از موتورهای سنکرون در حالت فوقتحریک استفاده میشود که میتوانند توان راکتیو به شبکه تزریق کنند.
مزایای اقتصادی اصلاح ضریب توان
سرمایهگذاری روی خرید تجهیزات بانک خازنی معمولاً در کمتر از ۶ تا ۱۲ ماه از محل صرفهجویی در قبوض برق بازگشت داده میشود. مزایای اصلی عبارتند از:
- حذف جریمه راکتیو از قبض برق.
- آزاد سازی ظرفیت ترانسفورماتور (میتوانید بدون تعویض ترانس، دستگاههای جدید اضافه کنید).
- بهبود کیفیت توان و افزایش طول عمر تجهیزات.
نقش تجهیزات مدرن در مدیریت ضریب توان
با پیشرفت تکنولوژی، استفاده از درایوهای فرکانس متغیر (VFD) و فیلترهای اکتیو نیز به مدیریت ضریب توان کمک شایانی کرده است. برخلاف روشهای سنتی، این تجهیزات علاوه بر اصلاح ضریب توان، توانایی حذف هارمونیکهای مزاحم شبکه را نیز دارند که باعث افزایش فوقالعاده کیفیت برق میشود.
نتیجهگیری
ضریب توان تنها یک عدد ریاضی در مهندسی برق نیست، بلکه شاخصی از سلامت و کارایی سیستم الکتریکی شماست. بهبود ضریب توان از طریق نصب بانک خازنی استاندارد، نه تنها هزینههای جاری را کاهش میدهد، بلکه پایداری شبکه داخلی شما را تضمین میکند.
اگر در قبض برق خود با جریمههای سنگین مواجه هستید، اولین گام بررسی وضعیت ضریب توان و مشاوره با متخصصین برای طراحی یک سیستم جبرانساز دقیق است.
