انواع تابلو برق از نظر کاربرد

تا به حال به این فکر کرده‌اید که قلب تپنده یک کارخانه عظیم، یک برج مسکونی مدرن یا حتی یک کارگاه کوچک چیست؟ آن جعبه‌های فلزی ساکت که در گوشه‌ای نصب شده‌اند و شاید کمتر کسی به آن‌ها توجه کند، در واقع مغز متفکر و مرکز فرماندهی تمام سیستم‌های الکتریکی هستند. این جعبه‌ها، که ما آن‌ها را با نام «تابلو برق» می‌شناسیم، نقشی حیاتی در ایمنی، کارایی و تداوم جریان زندگی و صنعت ایفا می‌کنند. اما آیا همه تابلوهای برق شبیه به هم هستند؟ قطعاً نه. در این مقاله جامع، قصد داریم شما را با دنیای وسیع انواع تابلو برق از نظر کاربرد آشنا کنیم تا بدانید برای هر پروژه، کدام تابلو برق بهترین انتخاب است.

تابلو برق چیست و چرا تا این حد اهمیت دارد؟

قبل از پرداختن به دسته‌بندی‌ها، بیایید یک قدم به عقب برگردیم. تابلو برق محفظه‌ای است که تجهیزات الکتریکی مختلفی مانند کلیدها، فیوزها، رله‌ها، کنتاکتورها و ابزارهای اندازه‌گیری را در خود جای می‌دهد. این تجهیزات سه وظیفه اصلی بر عهده دارند:

توزیع نیرو: تقسیم برق ورودی اصلی به مدارهای کوچکتر و متعدد.
حفاظت: محافظت از تجهیزات و مصرف‌کننده‌ها در برابر خطاهایی مانند اتصال کوتاه، اضافه‌بار و نوسانات ولتاژ.
کنترل: مدیریت و فرمان‌دهی به عملکرد مصرف‌کننده‌های الکتریکی (مانند موتورها، پمپ‌ها و سیستم‌های روشنایی).

بدون وجود یک تابلو برق استاندارد، هر سیستم الکتریکی در معرض خطرات جدی مانند آتش‌سوزی، برق‌گرفتگی و آسیب به دستگاه‌های گران‌قیمت قرار دارد. بنابراین، شناخت انواع تابلو برق از نظر کاربرد اولین گام برای تضمین ایمنی و بهره‌وری است.

تابلو برق صنعتی؛ قلب تپنده کارخانجات

وقتی صحبت از محیط‌های صنعتی، کارخانه‌ها و خطوط تولید به میان می‌آید، با غول‌هایی سر و کار داریم که به تغذیه الکتریکی پایدار و قدرتمند نیاز دارند. تابلو برق صنعتی برای پاسخگویی به همین نیاز طراحی شده است. این تابلوها باید بسیار مقاوم، قابل اعتماد و قادر به تحمل بارهای سنگین و شرایط سخت محیطی (مانند گرد و غبار، رطوبت و لرزش) باشند. آن‌ها اغلب میزبان تجهیزات کنترلی پیچیده‌ای مانند درایوهای فرکانس متغیر (اینورتر) برای کنترل دور موتورها و مراکز کنترل موتور (MCC) هستند. اگر به دنبال تجهیز کارخانه یا واحد تولیدی خود هستید، شناخت دقیق تابلو برق فشار متوسط به عنوان بخشی از این سیستم‌ها، امری ضروری است.

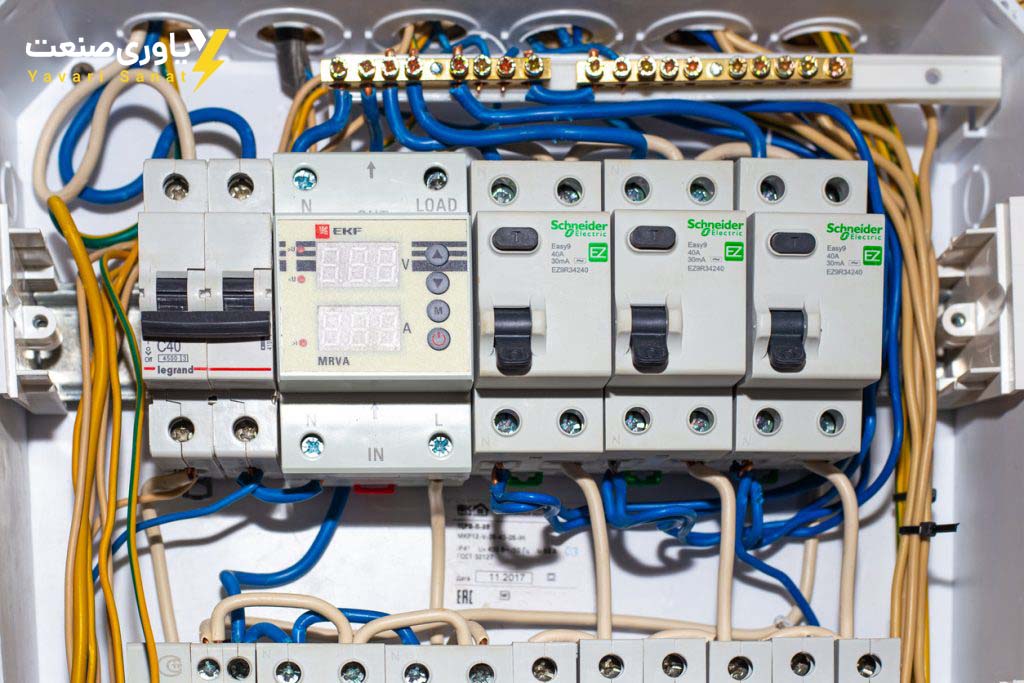

تابلو برق ساختمانی و مسکونی؛ ضامن آسایش و ایمنی

در هر خانه، آپارتمان یا مجتمع تجاری، یک تابلو برق وجود دارد که وظیفه توزیع برق به واحدها و بخش‌های مختلف را بر عهده دارد. این تابلوها که به «جعبه فیوز» هم معروف هستند، معمولاً ابعاد کوچکتری دارند اما نقششان در تامین ایمنی ساکنین حیاتی است. مهم‌ترین اجزای این تابلوها، کلیدهای مینیاتوری (MCB) برای حفاظت در برابر اضافه‌بار و کلیدهای محافظ جان (RCD/RCCB) برای جلوگیری از برق‌گرفتگی هستند. طراحی این تابلوها باید به گونه‌ای باشد که علاوه بر کارایی، با معماری داخلی ساختمان نیز هماهنگی داشته باشد.

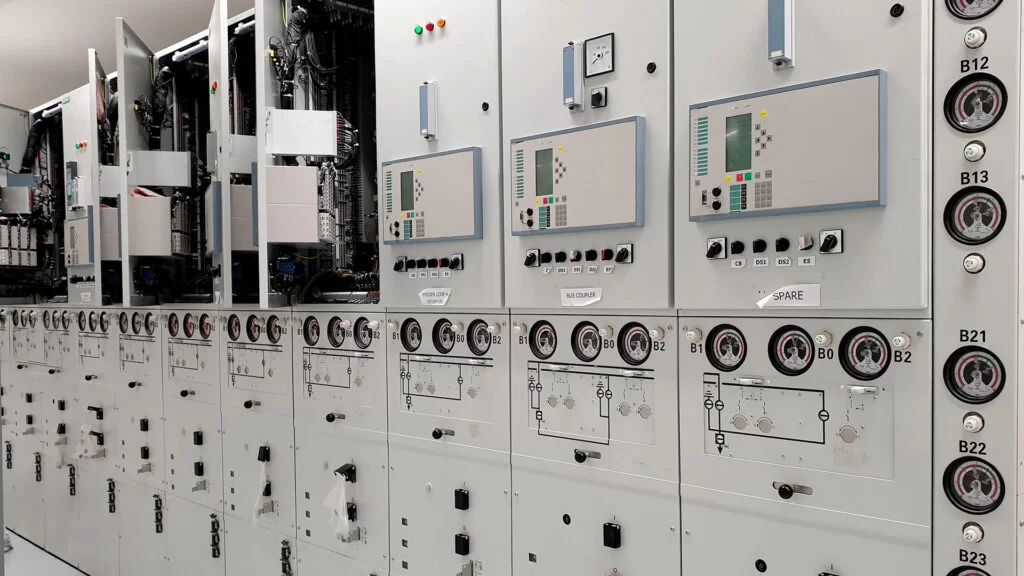

تابلو برق توزیع؛ مرکز فرماندهی اصلی

تابلوهای توزیع (Distribution Boards) نقش شاهراه اصلی را در سیستم‌های الکتریکی بزرگ ایفا می‌کنند. این تابلوها برق را مستقیماً از ترانسفورماتور یا منبع اصلی دریافت کرده و بین تابلوهای فرعی (Sub-distribution Boards) در بخش‌های مختلف یک کارخانه، بیمارستان یا یک مجتمع بزرگ توزیع می‌کنند. این نوع از انواع تابلو برق از نظر کاربرد، به دلیل مدیریت جریان‌های بالا، از شینه‌کشی (Busbar) قدرتمند و کلیدهای هوایی (ACB) یا کامپکت (MCCB) بهره می‌برند و اساس یک شبکه توزیع برق پایدار را تشکیل می‌دهند.

تابلو برق کنترل و اتوماسیون (PLC)؛ مغز متفکر سیستم

در دنیای مدرن، بسیاری از فرآیندها به صورت خودکار انجام می‌شوند. از کنترل یک خط تولید پیچیده گرفته تا مدیریت هوشمند موتورخانه یک ساختمان، همگی به یک مغز متفکر نیاز دارند. این مغز، تابلو برق کنترل و اتوماسیون است. قلب این تابلوها را کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) تشکیل می‌دهند. PLCها با دریافت اطلاعات از سنسورهای مختلف و پردازش آن‌ها طبق برنامه، فرمان‌های لازم را به عملگرها (مانند موتورها و شیرهای برقی) صادر می‌کنند. این تابلوها کلید ورود به دنیای اتوماسیون صنعتی و ساختمان هوشمند هستند. برای پروژه‌های دقیق و هوشمند، بهره‌گیری از خدمات تخصصی تابلو برق می‌تواند تفاوت چشمگیری در نتیجه نهایی ایجاد کند.

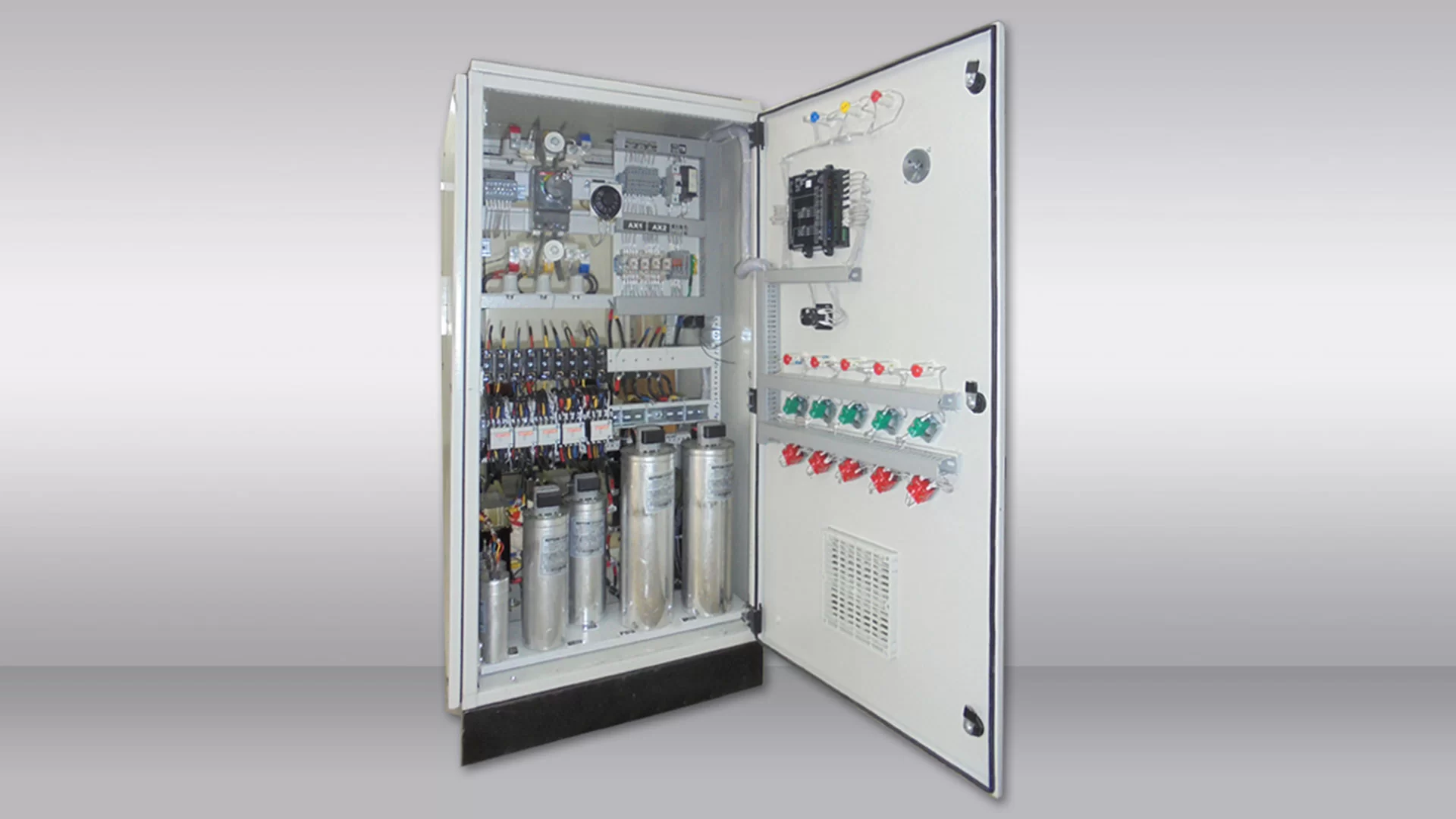

تابلو برق اصلاح ضریب توان (بانک خازنی)

یکی از چالش‌های اصلی در واحدهای صنعتی، وجود بارهای راکتیو (سلفی) است که توسط موتورهای الکتریکی ایجاد می‌شود. این توان راکتیو، بازدهی شبکه را کاهش داده و منجر به پرداخت جریمه در قبض برق می‌شود. تابلو برق اصلاح ضریب توان که به آن «بانک خازنی» نیز گفته می‌شود، با تزریق توان راکتیو خازنی به شبکه، این اثر منفی را خنثی می‌کند. استفاده از این تابلوها یک سرمایه‌گذاری هوشمندانه برای کاهش هزینه‌های انرژی و بهینه‌سازی مصرف در کارخانه‌ها و کارگاه‌های بزرگ است.

جدول مقایسه انواع تابلو برق بر اساس کاربرد

برای درک بهتر تفاوت‌ها، جدول زیر می‌تواند راهنمای سریعی برای شما باشد:

نوع تابلو برق	کاربرد اصلی	ویژگی‌های کلیدی
تابلو برق صنعتی	کارخانه‌ها، خطوط تولید، کارگاه‌ها	استحکام بالا، تحمل جریان سنگین، کنترل موتور
تابلو برق ساختمانی	منازل، ادارات، مجتمع‌های تجاری	ایمنی بالا (محافظ جان)، ابعاد کوچک، توزیع مداری
تابلو برق کنترل (PLC)	اتوماسیون صنعتی، ساختمان هوشمند	دارای PLC، کنترل دقیق فرآیندها، هوشمندسازی

در انتخاب تابلو برق به چه نکاتی توجه کنیم؟

انتخاب صحیح از میان انواع تابلو برق از نظر کاربرد نیازمند بررسی دقیق چند فاکتور کلیدی است. قبل از هر اقدامی، به این موارد فکر کنید:

میزان بار مصرفی: حداکثر جریان مورد نیاز سیستم شما چقدر است؟
شرایط محیطی: آیا تابلو در معرض رطوبت، گرد و غبار یا دمای بالا قرار می‌گیرد؟ (درجه حفاظت IP)
استانداردهای مورد نیاز: تابلو باید با کدام استانداردهای ملی و بین‌المللی (مانند IEC) مطابقت داشته باشد؟
نیازهای آینده: آیا امکان توسعه سیستم در آینده وجود دارد؟ بهتر است ظرفیت تابلو کمی بیشتر از نیاز فعلی در نظر گرفته شود.

اگر در این زمینه نیاز به راهنمایی دارید، مشاوره با کارشناسان ما می‌تواند شما را به بهترین انتخاب برساند.

جمع‌بندی: انتخاب هوشمندانه تابلو برق با حله

همانطور که دیدیم، دنیای تابلوهای برق بسیار گسترده‌تر از یک جعبه فلزی ساده است. هر تابلو برای هدف مشخصی طراحی و ساخته می‌شود و انتخاب اشتباه می‌تواند به قیمت از دست رفتن ایمنی، کاهش راندمان و افزایش هزینه‌ها تمام شود. از تابلوهای قدرتمند صنعتی که چرخ تولید را به حرکت در می‌آورند تا تابلوهای هوشمند کنترلی که فرآیندها را خودکار می‌کنند، هرکدام نقشی منحصر به فرد دارند.

برق صنعتی یاوری با تکیه بر دانش فنی روز و سال‌ها تجربه درخشان در زمینه طراحی و ساخت انواع تابلو برق از نظر کاربرد، آماده است تا به عنوان مشاوری امین در کنار شما باشد. ما به شما کمک می‌کنیم تا با درک کامل نیازهای پروژه‌تان، بهترین و اقتصادی‌ترین راه‌حل را انتخاب و اجرا کنید. برای دریافت مشاوره تخصصی رایگان و آشنایی با محصولات متنوع ما، همین امروز با کارشناسان برق صنعتی یاوری تماس بگیرید و کیفیت و ایمنی را برای پروژه خود تضمین کنید.
