نحوه نصب کلید دوطرفه (چنج اور)

آموزش 0 تا 100 نحوه نصب کلید دوطرفه (چنج اور) | راهنمای کامل

تا به حال در اوج کار یا در آرامش خانه با قطعی ناگهانی برق مواجه شده‌اید؟ در این لحظات، داشتن یک منبع برق اضطراری مانند ژنراتور یک نعمت بزرگ است. اما سوال اصلی اینجاست: چگونه می‌توان با اطمینان کامل و بدون خطر، بین برق شهری و برق ژنراتور جابجا شد؟ پاسخ در یک قطعه کلیدی نهفته است! این مقاله به طور کامل به نحوه نصب کلید دوطرفه (چنج اور) می‌پردازد تا شما بتوانید با خیالی آسوده، مدیریت منابع برق خود را در دست بگیرید. با ما همراه باشید تا این فرآیند را قدم به قدم بیاموزید.

کلید چنج اور (دوطرفه) چیست و چرا به آن نیاز داریم؟

کلید چنج اور یا کلید دوطرفه، یک سوئیچ الکتریکی است که به شما اجازه می‌دهد منبع تغذیه برق یک مدار را بین دو ورودی مجزا جابجا کنید. کاربرد اصلی آن در ساختمان‌های مسکونی، تجاری و صنعتی، سوئیچ کردن بین برق شبکه سراسری (برق شهر) و یک منبع برق اضطراری (مانند ژنراتور یا UPS) است.

مهم‌ترین دلیل استفاده از این کلید، ایمنی است. این قطعه از اتصال همزمان دو منبع برق به مدار جلوگیری می‌کند. اگر برق شهر و ژنراتور به طور همزمان به شبکه داخلی متصل شوند، خطرات جدی مانند آسیب به تجهیزات برقی، آتش‌سوزی و حتی ارسال جریان برق ژنراتور به شبکه شهری (Back-feeding) و به خطر انداختن جان تکنسین‌های اداره برق را به همراه دارد. بنابراین، کلید چنج اور یک سپر ایمنی ضروری برای سیستم برقی شماست.

انواع کلیدهای چنج اور و انتخاب مدل مناسب

کلیدهای دوطرفه عمدتاً در دو دسته کلی قرار می‌گیرند که هرکدام برای کاربردهای متفاوتی طراحی شده‌اند:

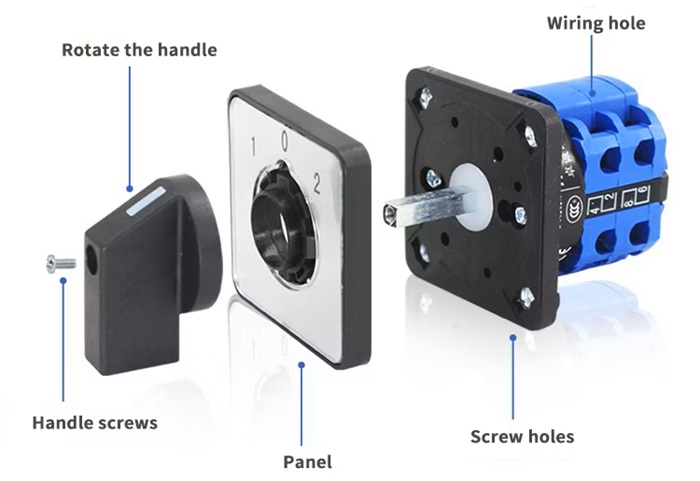

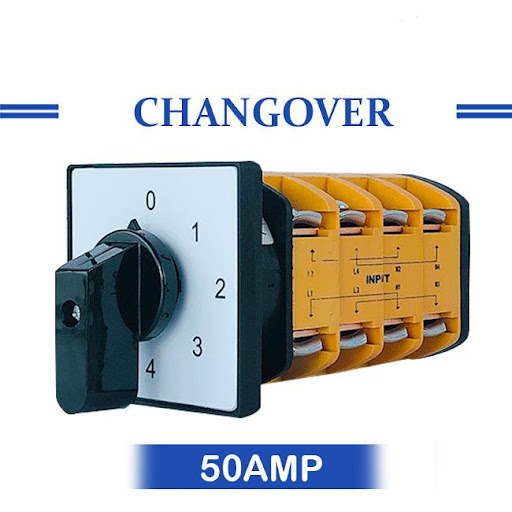

1. کلید چنج اور دستی (Manual): این مدل رایج‌ترین و ساده‌ترین نوع است. همانطور که از نامش پیداست، برای جابجایی بین دو منبع برق، باید به صورت فیزیکی و دستی اهرم کلید را در یکی از وضعیت‌های “برق شهر (I)”، “قطع (0)” یا “ژنراتور (II)” قرار دهید. این کلیدها برای مصارف خانگی و کارگاه‌های کوچک که نیاز به جابجایی سریع ندارند، گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد هستند.
2. کلید چنج اور اتوماتیک (Automatic Transfer Switch – ATS): این مدل هوشمندتر و البته گران‌تر است. ATS به محض تشخیص قطعی برق شهر، به طور خودکار ژنراتور را روشن کرده و پس از پایدار شدن ولتاژ آن، منبع برق را به ژنراتور تغییر می‌دهد. پس از وصل شدن مجدد برق شهر، فرآیند را به صورت معکوس انجام می‌دهد. این کلیدها برای بیمارستان‌ها، مراکز داده، و ساختمان‌های حساسی که حتی یک لحظه قطعی برق قابل قبول نیست، ضروری هستند.

برای انتخاب کلید مناسب، باید به میزان آمپر مصرفی کل مدار و تک فاز یا سه فاز بودن سیستم برقی خود توجه کنید. می‌توانید برای انتخاب دقیق‌تر، از صفحه انواع کلید چنج اور در سایت ما دیدن کنید یا با کارشناسان ما برای مشاوره تخصصی در تماس باشید.

نکات ایمنی حیاتی قبل از شروع نصب

قبل از دست زدن به هرگونه سیم و کابل، ایمنی را در اولویت اول قرار دهید. کار با برق شوخی‌بردار نیست و یک اشتباه کوچک می‌تواند عواقب جبران‌ناپذیری داشته باشد.

• قطع کامل برق: حتماً کلید اصلی کنتور یا فیوز اصلی ورودی ساختمان را قطع کنید تا هیچ جریانی در مدار وجود نداشته باشد.
• استفاده از ابزار مناسب: از فازمتر برای اطمینان از قطع بودن جریان، و از ابزارهای عایق‌بندی‌شده مانند انبردست و سیم‌چین استفاده کنید.
• عدم اطمینان = عدم اقدام: اگر دانش فنی کافی ندارید یا در مورد بخشی از فرآیند شک دارید، حتماً از یک برقکار ماهر کمک بگیرید. سلامت شما از هر چیزی مهم‌تر است.

تفاوت کلید چنج اور موتور دار با دستی

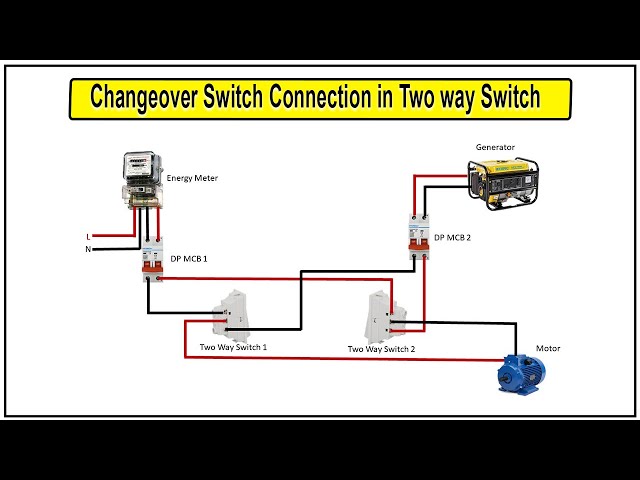

راهنمای گام به گام نحوه نصب کلید دوطرفه (چنج اور) دستی

در این بخش، مراحل نصب یک کلید چنج اور دستی تک فاز را که در مصارف خانگی رایج‌تر است، بررسی می‌کنیم. فرآیند نصب مدل‌های سه فاز نیز مشابه است و تنها تعداد رشته‌های سیم افزایش می‌یابد.

1. مرحله اول: انتخاب محل نصب: کلید را در مکانی خشک، امن و نزدیک به تابلو برق اصلی نصب کنید. دسترسی به آن باید آسان باشد.
2. مرحله دوم: سیم‌کشی ورودی‌ها: کلیدهای چنج اور معمولاً دارای سه وضعیت هستند: (I)، (0) و (II).
   • ورودی برق شهر (I): دو رشته سیم فاز و نول که از خروجی کنتور (بعد از فیوز اصلی) می‌آیند را به ترمینال‌های ورودی شماره I کلید متصل کنید.
   • ورودی ژنراتور (II): دو رشته سیم فاز و نول که از خروجی ژنراتور می‌آیند را به ترمینال‌های ورودی شماره II کلید وصل نمایید.
3. مرحله سوم: سیم‌کشی خروجی: ترمینال‌های خروجی کلید (Output)، منبع تغذیه کل مدار شما خواهند بود. سیم‌های فاز و نول خروجی را به ورودی فیوزهای مینیاتوری داخل تابلو برق متصل کنید.
4. مرحله چهارم: بررسی نهایی اتصالات: پس از اتمام سیم‌کشی، تمام اتصالات را یک بار دیگر چک کنید تا از محکم بودن آن‌ها اطمینان حاصل کنید. سیم‌های لخت و اتصالات ضعیف می‌توانند باعث ایجاد جرقه و خطر شوند.

اکنون شما با اصول کلی نحوه نصب کلید دوطرفه (چنج اور) آشنا شده‌اید. پس از اتمام کار، ابتدا کلید را در وضعیت “قطع (0)” قرار دهید، برق اصلی را وصل کنید، سپس کلید را روی حالت “برق شهر (I)” قرار داده و عملکرد مدار را تست کنید. در مرحله بعد برق را قطع کرده، ژنراتور را روشن کنید و کلید را روی حالت “ژنراتور (II)” تست نمایید.

جدول راهنمای ترمینال‌های کلید چنج اور

برای درک بهتر اتصالات، می‌توانید از جدول ساده زیر به عنوان یک راهنمای سریع استفاده کنید.

جمع‌بندی

نصب کلید دوطرفه (چنج اور) یک راهکار هوشمندانه و ضروری برای مدیریت ایمن و کارآمد دو منبع برق مجزا است. با دنبال کردن مراحل ذکر شده و رعایت کامل نکات ایمنی، می‌توانید با اطمینان بین برق شهر و ژنراتور سوئیچ کرده و از بروز خطرات احتمالی جلوگیری کنید. نحوه نصب کلید دوطرفه (چنج اور) شاید در نگاه اول پیچیده به نظر برسد، اما با کمی دقت و دانش فنی، به راحتی قابل انجام است.
