آیا تا به حال فکر کردهاید که چه چیزی از تجهیزات گرانقیمت صنعتی و خانگی شما در برابر نوسانات ویرانگر برق محافظت میکند؟ پاسخ در قطعاتی کوچک اما حیاتی نهفته است که در قلب هر سیستم الکتریکی، یعنی تابلو برق، قرار دارند. شناخت انواع کلید در تابلو برق فقط یک دانش فنی نیست، بلکه یک ضرورت برای تضمین ایمنی، پایداری و طول عمر تجهیزات شماست. در این مقاله، سفری به دنیای این اجزای کلیدی خواهیم داشت و به شما کمک میکنیم تا با دیدی باز، بهترین انتخاب را برای نیازهای خود داشته باشید.
چرا شناخت انواع کلید در تابلو برق اهمیت دارد؟

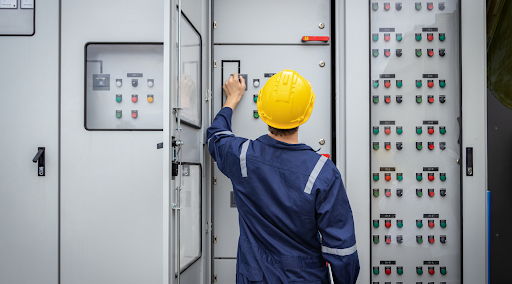

تابلو برق را به عنوان مرکز فرماندهی یک سیستم الکتریکی در نظر بگیرید. کلیدها، سربازان خط مقدم این مرکز هستند که وظیفه قطع و وصل جریان، حفاظت در برابر اتصال کوتاه، جلوگیری از اضافهبار و مهمتر از همه، حفاظت از جان انسان در برابر برقگرفتگی را بر عهده دارند. انتخاب یک کلید نامناسب میتواند منجر به خسارات جبرانناپذیری مانند آتشسوزی، از کار افتادن خط تولید یا سوختن تجهیزات حساس شود. بنابراین، آشنایی با انواع کلید در تابلو برق و کاربرد هر یک، اولین قدم برای طراحی یک سیستم الکتریکی ایمن و کارآمد است.
معرفی مهمترین کلیدهای مورد استفاده در تابلو برق
کلیدهای برق بر اساس ولتاژ، جریان، کاربرد و نوع حفاظتی که ارائه میدهند، دستهبندی میشوند. در ادامه به بررسی پرکاربردترین آنها میپردازیم.
کلید دو طرفه برق شهر ژنراتور
کلید چنج اور که با نام «کلید انتقال بار» یا «کلید دو طرفه» نیز شناخته میشود، یک دستگاه الکتریکی است که به شما اجازه میدهد منبع تغذیه بار الکتریکی (مصرفکنندهها) را بین دو منبع برق مجزا جابجا کنید. کاربرد اصلی آن، سوئیچ کردن بین برق شبکه سراسری (منبع اصلی) و یک منبع برق اضطراری مانند دیزل ژنراتور یا سیستم برق خورشیدی (منبع ثانویه) است. این فرآیند تضمین میکند که در زمان قطعی برق، فعالیتهای حیاتی متوقف نشوند.

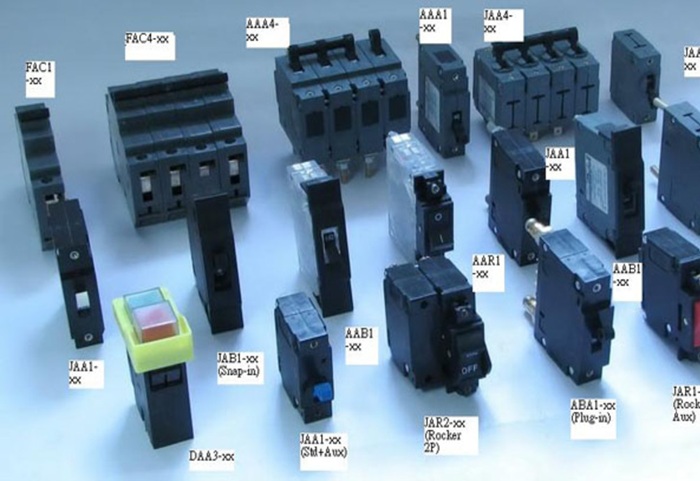

کلید مینیاتوری (MCB)؛ محافظی آشنا و ضروری
کلید مینیاتوری یا MCB (Miniature Circuit Breaker) بدون شک یکی از رایجترین و شناختهشدهترین کلیدها در تابلوهای برق خانگی و تجاری است. وظیفه اصلی این کلید، حفاظت از مدار در برابر جریانهای بیش از حد (اضافهبار) و اتصال کوتاه است. این کلیدها در تیپهای مختلف (B, C, D) تولید میشوند که هر کدام سرعت واکنش متفاوتی برای قطع مدار دارند و برای مصارف روشنایی، موتوری و صنعتی به کار میروند.
کلید اتوماتیک کمپکت (MCCB)؛ قدرتمند و قابل تنظیم
کلید اتوماتیک کمپکت یا MCCB (Molded Case Circuit Breaker) برادر بزرگتر و قویتر کلید مینیاتوری است. این کلیدها برای جریانهای بالاتر (معمولاً از ۱۰۰ تا ۲۵۰۰ آمپر) در تابلو برقهای صنعتی و تجاری بزرگ استفاده میشوند. یکی از مزایای اصلی MCCB، قابلیت تنظیم جریان قطع و زمان تأخیر آن است که به مهندسین برق اجازه میدهد حفاظت دقیقتری را متناسب با نیاز سیستم طراحی کنند.
کلید محافظ جان (RCD/RCCB)؛ ناجی در برابر برقگرفتگی
کلید محافظ جان که با نامهای RCD یا RCCB نیز شناخته میشود، با هدف اصلی حفاظت از جان انسان در برابر شوک الکتریکی طراحی شده است. این کلید با مقایسه جریان ورودی و خروجی مدار، هرگونه نشتی جریان (حتی در حد چند میلیآمپر) را تشخیص داده و در کسری از ثانیه مدار را قطع میکند. استفاده از این کلید در مدارهای پریز، حمام و آشپزخانه الزامی است و یکی از مهمترین تجهیزات ایمنی تابلو برق محسوب میشود.
کلید حرارتی (Thermal Overload Relay)؛ نگهبان موتورهای الکتریکی
این کلید که اغلب به همراه کنتاکتور استفاده میشود، به طور تخصصی برای حفاظت از موتورهای الکتریکی در برابر اضافهبار طراحی شده است. کلید حرارتی با تشخیص افزایش دمای ناشی از جریان اضافی طولانیمدت، مدار فرمان کنتاکتور را قطع کرده و از سوختن سیمپیچهای موتور جلوگیری میکند. این کلیدها نقش حیاتی در افزایش طول عمر موتورها در کاربردهای صنعتی دارند.
جدول مقایسه سریع انواع کلید در تابلو برق
برای درک بهتر تفاوتها، جدول زیر را آماده کردهایم:
| نام کلید | کاربرد اصلی | نوع حفاظت |
|---|---|---|
| کلید مینیاتوری (MCB) | مصارف خانگی، تجاری و روشنایی | اضافهبار و اتصال کوتاه |
| کلید اتوماتیک (MCCB) | مصارف صنعتی و جریانهای بالا | اضافهبار و اتصال کوتاه (قابل تنظیم) |
| کلید محافظ جان (RCD) | حفاظت از افراد | نشتی جریان و خطر برقگرفتگی |
| کلید حرارتی | حفاظت از موتورهای الکتریکی | اضافهبار حرارتی |
چگونه کلید مناسب را برای تابلو برق خود انتخاب کنیم؟
انتخاب کلید صحیح نیازمند در نظر گرفتن پارامترهای مختلفی است. برای این کار باید به موارد زیر توجه کنید:
- جریان نامی (Rated Current): حداکثر جریانی که مدار شما به طور معمول از آن استفاده میکند.
- قدرت قطع (Breaking Capacity): حداکثر جریانی که کلید قادر است در شرایط اتصال کوتاه بدون آسیب دیدن، آن را قطع کند.
- نوع کاربری: آیا مدار برای روشنایی، پریز، یک موتور خاص یا کل یک واحد صنعتی است؟
- استانداردهای ایمنی: اطمینان از اینکه کلید مطابق با استانداردهای ملی و بینالمللی است.
بررسی دقیق این موارد به شما کمک میکند تا از میان انواع کلید در تابلو برق، بهترین گزینه را انتخاب کنید. برای پروژههای پیچیده، همیشه توصیه میشود از مشاوره تخصصی و خرید تابلو برق کارشناسان مجرب بهرهمند شوید.
جمعبندی
همانطور که دیدیم، دنیای کلیدهای تابلو برق بسیار متنوع است و هر کلید برای مأموریت خاصی طراحی شده است. از کلید مینیاتوری برای حفاظت مدارهای ساده گرفته تا کلیدهای اتوماتیک قدرتمند برای صنایع سنگین و کلید محافظ جان برای حفظ امنیت ما، هر یک نقشی غیرقابل جایگزین دارند. انتخاب هوشمندانه این قطعات، تضمینکننده عملکرد بینقص و ایمن سیستم الکتریکی شما خواهد بود.
