تا به حال فکر کردهاید در مراکز صنعتی، بیمارستانها یا حتی ساختمانهای بزرگ، زمانی که برق شهر قطع میشود، چگونه سیستم برق اضطراری (مانند ژنراتور) بدون هیچ تداخلی وارد مدار میشود؟ یا چگونه میتوان یک خط تولید را بین دو منبع تغذیه مختلف جابجا کرد؟ پاسخ این سوالات در یک قطعه کلیدی و حیاتی نهفته است. اگر میخواهید بدانید کلید دو طرفه 3 فاز چگونه کار میکند؟، این مقاله جامع از “یاوری صنعت” برای شما نوشته شده است تا به زبان ساده، شما را با صفر تا صد عملکرد و کاربرد این تجهیز مهم آشنا کند.

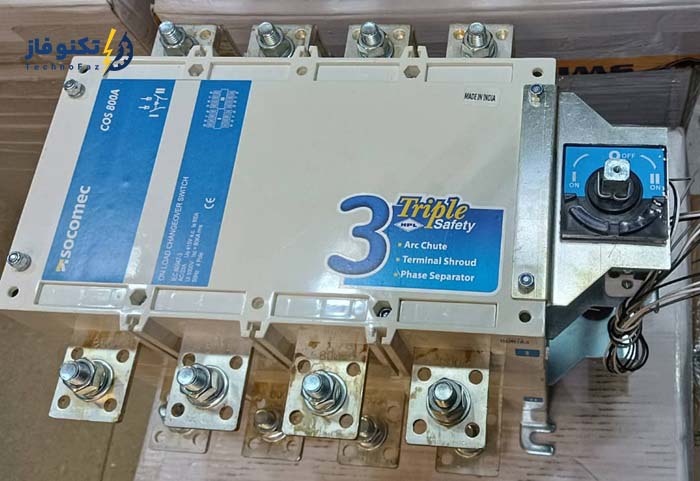

کلید دو طرفه 3 فاز چیست؟
کلید دو طرفه (Changeover Switch) که با نامهای کلید چپگرد راستگرد یا کلید دو حالته نیز شناخته میشود، یک دستگاه سوئیچینگ الکتریکی است که وظیفه اصلی آن، جابجایی بار (مصرفکننده) بین دو منبع تغذیه مستقل است. تصور کنید دو ورودی برق (مثلاً برق شهر و برق ژنراتور) و یک خروجی (مثلاً کل سیستم برق یک کارخانه) دارید. این کلید به شما اجازه میدهد تا انتخاب کنید که خروجی به کدام یک از ورودیها متصل شود.
ساختار این کلید به گونهای طراحی شده که دارای سه حالت اصلی است:
- حالت 1: اتصال بار به منبع اول (مثلاً برق شهر).
- حالت 0 (وسط): قطع کامل اتصال بار از هر دو منبع.
- حالت 2: اتصال بار به منبع دوم (مثلاً برق ژنراتور).
این ساختار سه حالته، مهمترین ویژگی ایمنی کلید دو طرفه است، زیرا تضمین میکند که دو منبع برق ورودی هرگز به صورت همزمان به هم متصل نمیشوند و از بروز حوادث خطرناکی مانند اتصال کوتاه شدید و آسیب به تجهیزات جلوگیری میکند.

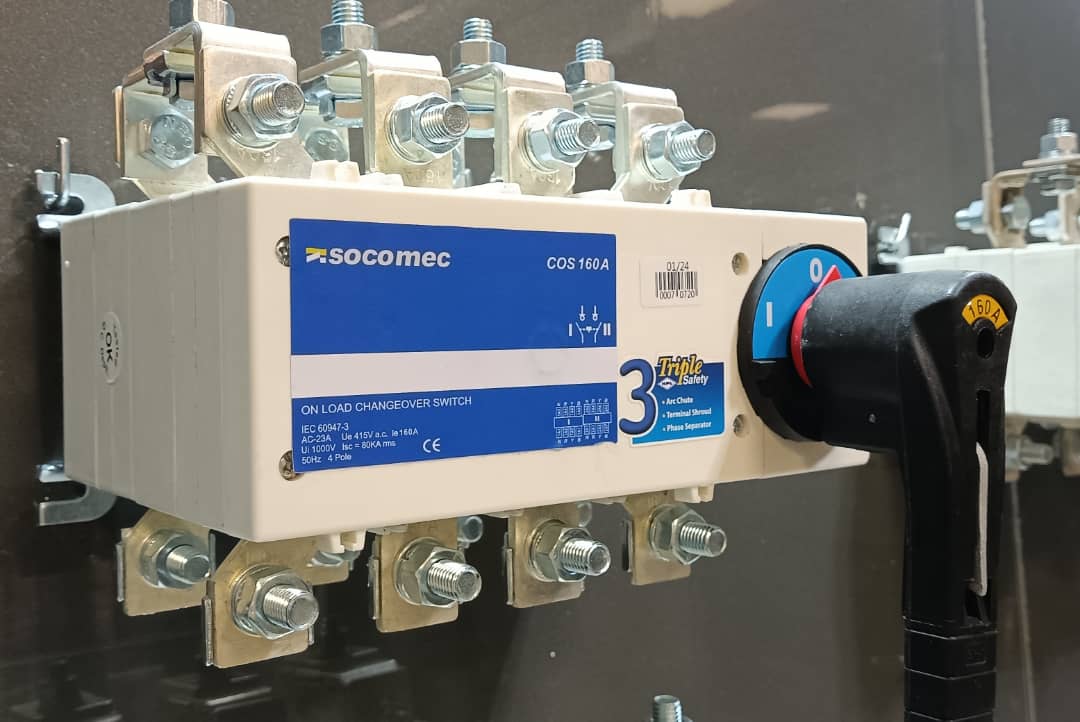

مکانیزم عملکرد کلید دو طرفه 3 فاز به زبان ساده
حالا به پرسش اصلی میرسیم: کلید دو طرفه 3 فاز چگونه کار میکند؟ عملکرد این کلید بر اساس یک مکانیزم قطع و وصل مکانیکی ساده اما بسیار مؤثر است. درون کلید، مجموعهای از کنتاکتهای متحرک وجود دارد که با چرخاندن اهرم یا دسته کلید، جابجا میشوند.
- وقتی اهرم روی حالت “1” قرار میگیرد: کنتاکتهای داخلی، سه فاز منبع اول (مثلاً R1, S1, T1) را به سه فاز خروجی بار (R, S, T) متصل میکنند. در این حالت، منبع دوم کاملاً از مدار خارج است.
- وقتی اهرم روی حالت “0” یا “OFF” قرار میگیرد: تمام کنتاکتها آزاد میشوند و بار به هیچ یک از منابع متصل نیست. این حالت برای تعمیرات، بازرسی یا در فاصله زمانی بین تعویض دو منبع استفاده میشود.
- وقتی اهرم روی حالت “2” قرار میگیرد: کنتاکتها جابجا شده و این بار، سه فاز منبع دوم (مثلاً R2, S2, T2) را به همان خروجی بار (R, S, T) وصل میکنند. در این وضعیت، منبع اول کاملاً ایزوله و قطع است.
این فرآیند “قطع قبل از وصل” (Break-Before-Make) تضمین میکند که قبل از اتصال منبع جدید، منبع قبلی حتماً قطع شده باشد.
انواع و کاربردهای اصلی کلید دو طرفه
کلیدهای دو طرفه بر اساس جریان نامی، ولتاژ و نوع عملکرد (دستی یا موتوری) دستهبندی میشوند. اما کاربرد اصلی آنها در سناریوهایی است که نیاز به مدیریت دو منبع برق داریم. برخی از مهمترین کاربردهای این کلیدها عبارتند از:
- سیستمهای برق اضطراری: رایجترین کاربرد برای سوئیچ بین برق شهری و ژنراتور در کارخانهها، بیمارستانها، دیتا سنترها و ساختمانهای مسکونی و تجاری.
- مدیریت منابع در تابلو برق صنعتی: برای انتخاب بین دو ترانسفورماتور یا دو خط ورودی برق در یک تابلو برق صنعتی جهت افزایش پایداری سیستم.
- سیستمهای UPS: برای ایجاد یک مسیر بایپس (Bypass) جهت تعمیر یا سرویس دستگاه UPS بدون قطع کردن برق مصرفکنندهها.
- کنترل جهت چرخش موتورهای سه فاز: در مدلهای خاصی که به عنوان کلید چپگرد راستگرد شناخته میشوند.
نکات کلیدی در انتخاب کلید دو طرفه مناسب
انتخاب یک کلید نامناسب میتواند ایمنی کل سیستم شما را به خطر بیندازد. بنابراین هنگام انتخاب، باید به چند پارامتر کلیدی توجه کنید. در جدول زیر، مهمترین موارد آورده شده است.
| پارامتر (Parameter) | توضیحات (Description) | اهمیت (Importance) |
|---|---|---|
| جریان نامی (آمپر) | حداکثر جریانی که کلید میتواند به طور دائم از خود عبور دهد. | باید بیشتر یا مساوی با حداکثر جریان مصرفی بار باشد. |
| ولتاژ نامی (ولت) | حداکثر ولتاژی که کلید برای کار در آن طراحی شده است. | باید با ولتاژ سیستم شما (مثلاً 400 ولت برای سه فاز) مطابقت داشته باشد. |
| نوع کلید (دستی/موتوری) | کلیدهای دستی با اهرم و کلیدهای موتوری از راه دور کنترل میشوند. | انتخاب بر اساس نیاز به کنترل اتوماتیک یا دستی صورت میگیرد. |
فراموش نکنید که تجهیزات الکتریکی مانند کنتاکتورها و کلیدهای دو طرفه مستقیماً با ایمنی افراد و تجهیزات در ارتباط هستند. به همین دلیل، انتخاب محصولات از برندهای معتبر و استاندارد یک ضرورت است.
جمعبندی: کلید دو طرفه، قلب تپنده مدیریت برق
همانطور که دیدیم، پاسخ سوال کلید دو طرفه 3 فاز چگونه کار میکند؟ در مکانیزم ساده اما هوشمندانه آن برای جابجایی ایمن بین دو منبع برق نهفته است. این کلید با ایجاد یک نقطه قطع مرکزی، از اتصال همزمان منابع جلوگیری کرده و به عنوان یک نگهبان قابل اعتماد برای پایداری و ایمنی سیستمهای الکتریکی عمل میکند. از انتخاب صحیح جریان و ولتاژ گرفته تا نصب اصولی، همه مراحل در عملکرد بینقص آن تأثیرگذار هستند.
