در دنیای مهندسی و ایمنی صنعتی، جلوگیری از وقوع حوادث ناخواسته و اشتباهات انسانی یکی از اولویتهای اصلی است. یکی از کلیدیترین مفاهیمی که برای دستیابی به این هدف طراحی شده، «مکانیزم اینترلاک» (Interlock Mechanism) است. اگر تا به حال با تابلوهای برق، آسانسورها یا حتی دستگاههای مایکروویو کار کرده باشید، بدون آنکه بدانید با سیستمهای اینترلاک در تعامل بودهاید.
در این مقاله جامع، به بررسی دقیق این سوال میپردازیم که مکانیزم اینترلاک چیست، انواع آن کدامند و چرا وجود آن در صنایع و زندگی روزمره حیاتی است.
مکانیزم اینترلاک چیست؟
به زبان ساده، اینترلاک یک ویژگی امنیتی است که باعث میشود وضعیت دو مکانیزم یا عملکرد به یکدیگر وابسته باشد. این سیستم اجازه نمیدهد یک عمل خاص انجام شود، مگر آنکه شرایط ایمنی لازم قبلاً مهیا شده باشد. هدف اصلی اینترلاک، جلوگیری از وقوع شرایط خطرناک، آسیب به تجهیزات و محافظت از اپراتورها در برابر خطاهای احتمالی است.
عبارت Interlock از دو بخش “Inter” (میانی/به هم) و “Lock” (قفل) تشکیل شده است که به معنای «قفلگذاری متقابل» یا «همبستگی قفلی» است.
منطق حاکم بر اینترلاک
منطق اینترلاک بر پایه یک شرط ساده است: «اگر شرط A برقرار نباشد، عمل B نمیتواند انجام شود.»
برای مثال، تا زمانی که درب ماشین لباسشویی بسته نباشد (شرط A)، موتور شروع به چرخش نمیکند (عمل B).
انواع مکانیزمهای اینترلاک
اینترلاکها بر اساس نوع طراحی و کاربرد به سه دسته اصلی تقسیم میشوند:
۱. اینترلاک مکانیکی (Mechanical Interlock)
این سادهترین و قدیمیترین نوع اینترلاک است که بر اساس قطعات فیزیکی عمل میکند. در این روش، از اهرمها، پینها، چرخدندهها یا کابلها برای محدود کردن حرکت فیزیکی یک قطعه استفاده میشود.

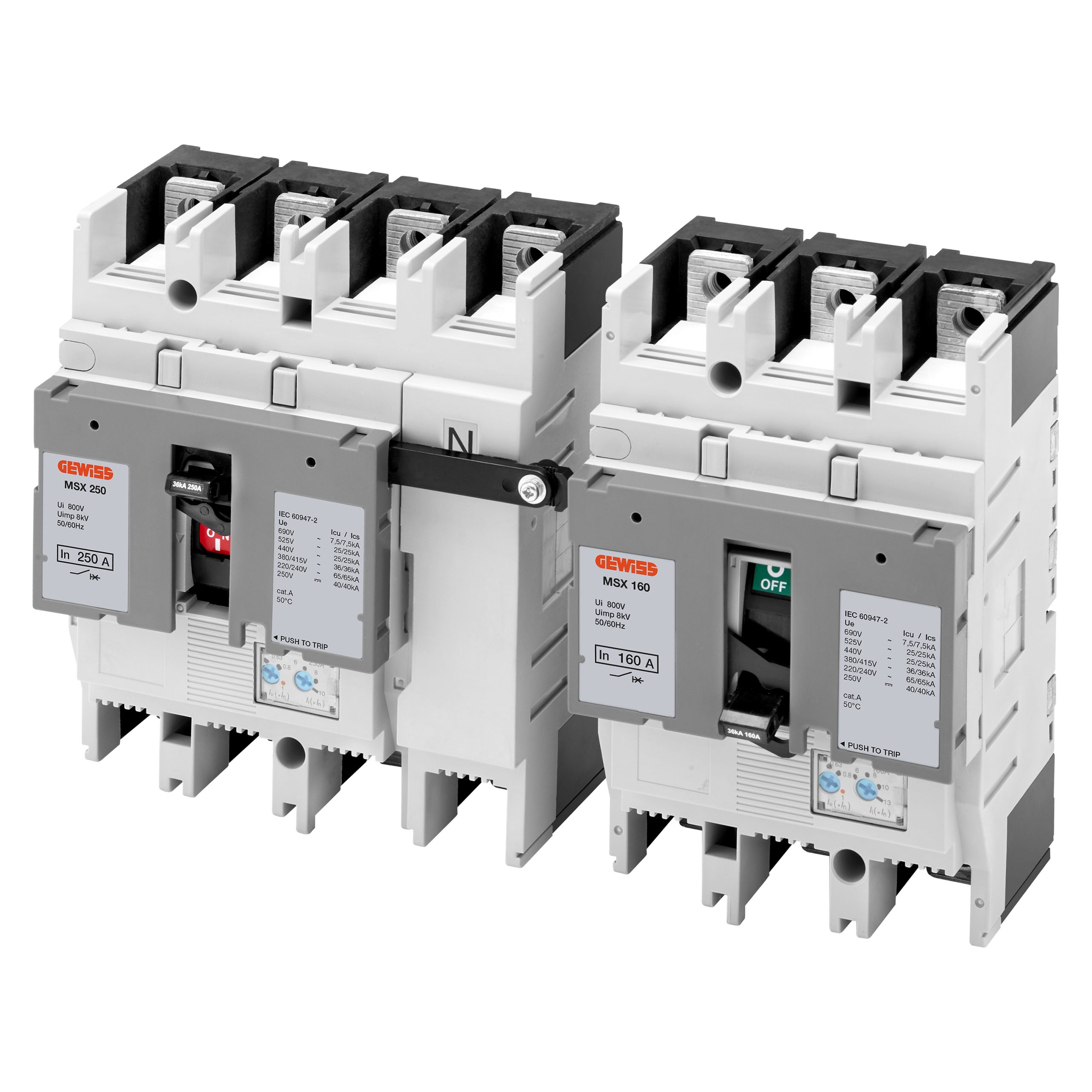

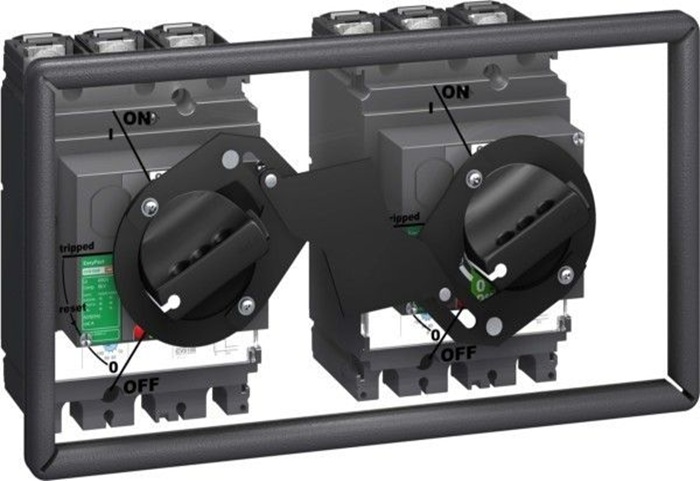

مثال: در کلیدهای برق صنعتی (Double Throw Switches)، یک مانع فلزی اجازه نمیدهد دو کلید به طور همزمان در وضعیت «روشن» قرار بگیرند. اگر یکی را وصل کنید، مانع فیزیکی راه کلید دیگر را میبندد.
۲. اینترلاک الکتریکی (Electrical Interlock)
این نوع اینترلاک در مدارهای فرمان و قدرت استفاده میشود. در اینجا از کنتاکتهای کمکی (بسته یا باز) برای قطع یا وصل کردن جریان در بخش دیگری از مدار استفاده میشود.

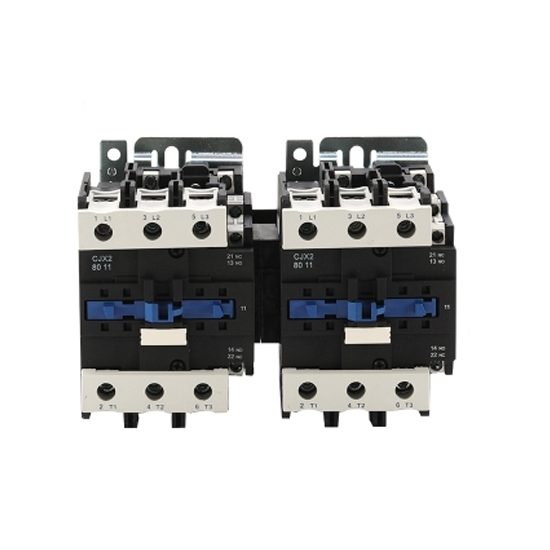

مثال: در مدار چپگرد-راستگرد موتورهای الکتریکی، برای جلوگیری از اتصال کوتاه فازها، از اینترلاک الکتریکی استفاده میشود. کنتاکتور اول دارای یک تیغه بسته (NC) در مسیر بوبین کنتاکتور دوم است؛ بنابراین تا زمانی که کنتاکتور اول روشن است، کنتاکتور دوم تحت هیچ شرایطی نمیتواند روشن شود.
۳. اینترلاک منطقی یا نرمافزاری (Logic/Software Interlock)
با پیشرفت تکنولوژی و ورود PLCها (کنترلکنندههای منطقی برنامهپذیر) به صنعت، اینترلاکها به صورت کدنویسی اجرا میشوند. در این سیستم، سنسورها وضعیت را به کنترلر گزارش میدهند و برنامه اجازه خروجی را صادر یا مسدود میکند.
مثال: در یک خط تولید اتوماتیک، بازوهای رباتیک تنها زمانی حرکت میکنند که سنسورهای نوری تایید کنند هیچ انسانی در محدوده خطر حضور ندارد.
کاربردهای حیاتی اینترلاک در صنایع مختلف
۱. تابلوهای برق و پستهای فشار قوی
یکی از مهمترین کاربردهای اینترلاک در مهندسی برق است. در پستهای برق، ترتیب باز و بسته کردن سکسیونرها و دژنکتورها بسیار حساس است.
اینترلاک سکسیونر و دژنکتور: سکسیونر نباید زیر بار باز شود. بنابراین یک اینترلاک اجازه باز کردن سکسیونر را نمیدهد مگر اینکه ابتدا دژنکتور (قطعکننده اصلی) مدار را قطع کرده باشد.
۲. آسانسورها
ایمنی آسانسور تماماً مدیون اینترلاک است.
تا زمانی که کابین در طبقه مورد نظر متوقف نشود، قفل مکانیکی درب باز نمیشود.
تا زمانی که تمام دربها (کابین و طبقات) کاملاً بسته نشوند، موتور آسانسور اجازه حرکت پیدا نمیکند.
۳. صنایع فرآیندی و شیمیایی
در پالایشگاهها، باز کردن یک شیر (Valve) اشتباه میتواند منجر به انفجار شود. اینترلاکهای مکانیکی (معروف به Key Interlocking) تضمین میکنند که اپراتور باید ابتدا شیر A را ببندد تا کلید آزاد شود و سپس با آن کلید بتواند شیر B را باز کند.
۴. لوازم خانگی
مایکروویو: به محض باز شدن درب، تولید امواج متوقف میشود.
آبمیوهگیری: دستگاه تا زمانی که قطعات به درستی در جای خود چفت نشوند، روشن نمیشود.
چرا استفاده از اینترلاک ضروری است؟ (مزایا)
- جلوگیری از خطای انسانی: انسانها ممکن است به دلیل خستگی یا حواسپرتی اشتباه کنند، اما سیستم اینترلاک از اجرای فیزیکی آن اشتباه جلوگیری میکند.
- حفاظت از تجهیزات: جلوگیری از استهلاک یا سوختن قطعات در اثر عملکردهای متناقض (مانند استارت همزمان موتور در دو جهت).
- کاهش هزینهها: جلوگیری از حوادث به معنای کاهش هزینههای تعمیرات و غرامتهای جانی است.
- استانداردهای ایمنی: بسیاری از استانداردهای بینالمللی مانند IEC یا OSHA استفاده از اینترلاک را در تجهیزات خاص اجباری کردهاند.
تفاوت اینترلاک (Interlock) با سوئیچ ایمنی (Safety Switch) چیست؟
بسیاری این دو را با هم اشتباه میگیرند. در حالی که هر دو هدف ایمنی دارند، اما عملکردشان متفاوت است:
- سوئیچ ایمنی: معمولاً یک قطعه است که در صورت بروز وضعیت اضطراری (مانند فشار دادن دکمه استوپ یا باز کردن حفاظ) سیستم را کلاً متوقف میکند.
- اینترلاک: یک سیستم شرطی است که بر توالی درست عملیات نظارت دارد. اینترلاک لزوماً به معنای خاموش کردن کل سیستم نیست، بلکه اجازه نمیدهد یک مرحله خاص در زمان اشتباه انجام شود.
چالشها و نکات نگهداری سیستمهای اینترلاک
رعایت نکات زیر برای اطمینان از عملکرد صحیح اینترلاکها الزامی است:
بایپس (Bypass) نکنید: یکی از خطرناکترین اقدامات در صنعت، دور زدن (Jamming) اینترلاکها برای سرعت بخشیدن به کار است. این کار عملاً تمام سیستم ایمنی را خنثی میکند.
بازرسی دورهای: قطعات مکانیکی اینترلاک ممکن است دچار فرسودگی یا زنگزدگی شوند. تست دورهای عملکرد آنها (تست عدم عملکرد در شرایط خطا) ضروری است.
محیطهای آلوده: در محیطهای پرگرد و غبار، اینترلاکهای نوری و مکانیکی ممکن است دچار اختلال شوند که باید از مدلهای محافظتشده (IP بالا) استفاده کرد.
نتیجهگیری
مکانیزم اینترلاک، نگهبان نامرئی در سیستمهای مهندسی است. از سادهترین ابزارهای خانگی تا پیچیدهترین نیروگاههای هستهای، این مکانیزم ضامن آن است که اشتباهات کوچک منجر به فجایع بزرگ نشوند. درک صحیح از انواع اینترلاک و نحوه عملکرد آنها برای هر مهندس، تکنسین و حتی کاربر عادی، گامی بزرگ در جهت ارتقای فرهنگ ایمنی است.
امروزه با پیشرفت هوش مصنوعی و اینترنت اشیا (IoT)، اینترلاکها هوشمندتر شدهاند، اما منطق پایه آنها یعنی «ایجاد شرط برای ایمنی»، همچنان بدون تغییر باقی مانده است.
