توان راکتیو چیست؟ بررسی تاثیرات آن بر شبکه برق

در دنیای مهندسی برق، مفاهیم توان به قدری اهمیت دارند که درک نادرست آن‌ها می‌تواند منجر به ضررهای مالی سنگین و آسیب به تجهیزات گران‌قیمت شود. یکی از این مفاهیم کلیدی، توان راکتیو (Reactive Power) است. بسیاری از افراد تصور می‌کنند که توان راکتیو یک توان «هدر رفته» است، اما واقعیت بسیار پیچیده‌تر و حیاتی‌تر از این حرف‌هاست. در این مقاله جامع، به بررسی دقیق این موضوع می‌پردازیم که توان راکتیو چیست، چرا به آن نیاز داریم، چه تاثیری بر شبکه برق می‌گذارد و چگونه می‌توان آن را مدیریت کرد.

توان راکتیو چیست؟ (به زبان ساده)

برای درک توان راکتیو، ابتدا باید با مثلث توان آشنا شویم. در سیستم‌های جریان متناوب (AC)، ما با سه نوع توان روبرو هستیم:

توان اکتیو یا مفید (P): توانی است که واقعاً کار انجام می‌دهد (مانند چرخاندن شفت موتور یا تولید گرما در بخاری). واحد آن «وات» (W) است.
توان راکتیو (Q): توانی است که بین منبع و بار در حال رفت و برگشت است و کار فیزیکی انجام نمی‌دهد، اما برای ایجاد میدان‌های مغناطیسی در موتورها و ترانسفورماتورها ضروری است. واحد آن «وار» (VAR) است.
توان ظاهری (S): مجموع برداری توان اکتیو و راکتیو است که ظرفیت کل شبکه را نشان می‌دهد. واحد آن «ولت-آمپر» (VA) است.

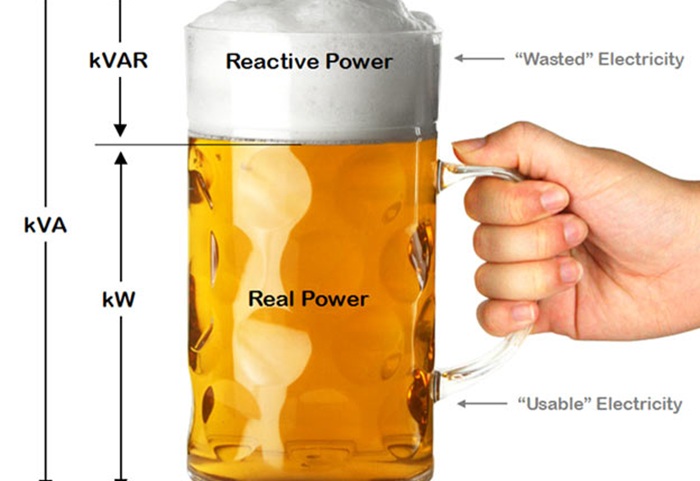

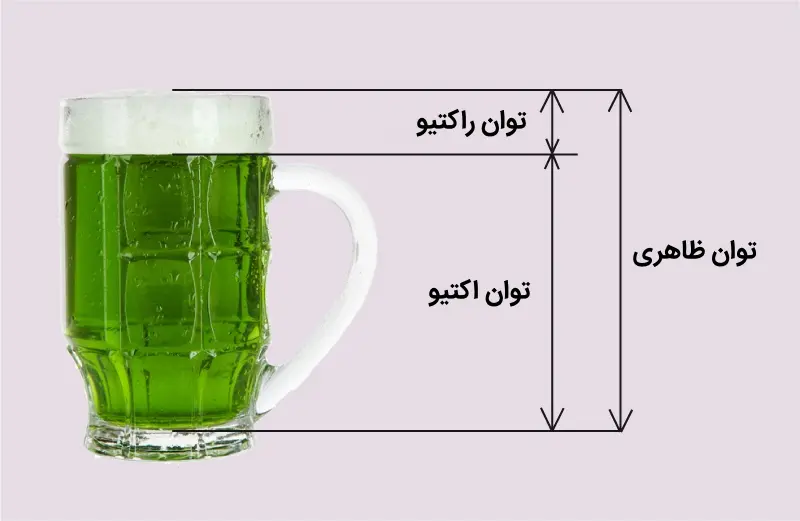

مثالی برای درک بهتر: لیوان نوشیدنی
تصور کنید یک لیوان نوشیدنی سفارش داده‌اید. بخش مایع که شما می‌نوشید، همان توان اکتیو است. کفی که روی مایع قرار دارد و بخشی از حجم لیوان را اشغال کرده اما عطش شما را رفع نمی‌کند، توان راکتیو است. شما برای کل لیوان (توان ظاهری) هزینه می‌پردازید، پس هرچه کف کمتر باشد، مایع بیشتری در لیوان جای می‌گیرد.

چرا به توان راکتیو نیاز داریم؟

برخلاف تصور عمومی، توان راکتیو کاملاً بیهوده نیست. بسیاری از تجهیزات الکتریکی برای کار کردن به میدان مغناطیسی نیاز دارند. تجهیزاتی مانند:

موتورهای القایی
ترانسفورماتورها
بالاست‌های مغناطیسی لامپ‌ها

بدون وجود توان راکتیو، میدان مغناطیسی در این دستگاه‌ها ایجاد نمی‌شود و در نتیجه، موتورها نمی‌چرخند و انرژی از ترانسفورماتورها منتقل نمی‌گردد. بنابراین، وجود مقدار معینی از آن در شبکه ضروری است.

تاثیرات منفی توان راکتیو بر شبکه برق

مشکل زمانی آغاز می‌شود که مقدار توان راکتیو در یک شبکه بیش از حد مجاز شود. این موضوع چالش‌های متعددی را برای تولیدکنندگان و مصرف‌کنندگان برق ایجاد می‌کند:

اشغال ظرفیت شبکه

توان راکتیو باعث افزایش جریان کل در سیم‌ها می‌شود. وقتی جریان افزایش می‌یابد، بخشی از ظرفیت کابل‌ها، ترانسفورماتورها و ژنراتورها اشغال می‌شود. این یعنی شرکت برق نمی‌تواند توان اکتیو (مفید) بیشتری را از همان تجهیزات عبور دهد.

افزایش تلفات گرمایی (تلفات اهمی)

طبق فرمول $\times I^2$ ، با افزایش جریان (به دلیل وجود توان راکتیو)، تلفات حرارتی در خطوط انتقال و توزیع به شدت بالا می‌رود. این گرما باعث فرسودگی زودرس عایق کابل‌ها و اتلاف انرژی ملی می‌شود.

، با افزایش جریان (به دلیل وجود توان راکتیو)، تلفات حرارتی در خطوط انتقال و توزیع به شدت بالا می‌رود. این گرما باعث فرسودگی زودرس عایق کابل‌ها و اتلاف انرژی ملی می‌شود.

افت ولتاژ در شبکه

عبور جریان راکتیو از امپدانس خطوط انتقال باعث افت ولتاژ در انتهای خط می‌شود. این افت ولتاژ می‌تواند باعث عملکرد ناقص دستگاه‌های الکتریکی، داغ شدن موتورها و حتی سوختن آن‌ها شود.

جریمه‌های سنگین در قبوض برق

ادارات برق برای ترغیب صنایع به کنترل توان راکتیو، کنتورهای مخصوصی نصب می‌کنند. اگر نسبت توان راکتیو به توان اکتیو (که با ضریب توان یا Cos Φ شناخته می‌شود) از حد معینی (معمولاً ۰.۹) کمتر شود، مصرف‌کننده مشمول جریمه‌های سنگینی در قبض برق خود خواهد شد.

اصلاح ضریب توان (Power Factor Correction)

برای مقابله با اثرات منفی توان راکتیو، از روشی به نام «اصلاح ضریب توان» استفاده می‌شود. از آنجایی که اکثر بارهای صنعتی «سلفی» (مانند موتورها) هستند و توان راکتیو مصرف می‌کنند، می‌توان با استفاده از بارهای «خازنی»، این اثر را خنثی کرد.

استفاده از بانک خازنی

بانک خازنی متداول‌ترین روش برای جبران‌سازی توان راکتیو در کارخانه‌ها و ساختمان‌های تجاری است. خازن‌ها به عنوان ذخیره‌ساز انرژی عمل کرده و توان راکتیو مورد نیاز موتورها را در همان محل تامین می‌کنند. با این کار:

دیگر نیازی به کشیدن توان راکتیو از شبکه اصلی نیست.
جریان کل سیم‌کشی کاهش می‌یابد.
افت ولتاژ جبران می‌شود.
جریمه توان راکتیو از قبض برق حذف می‌گردد.

تفاوت توان راکتیو سلفی و خازنی

توان راکتیو سلفی: توسط موتورها و ترانس‌ها جذب می‌شود (جریان از ولتاژ عقب می‌ماند).
توان راکتیو خازنی: توسط خازن‌ها به مدار تزریق می‌شود (جریان از ولتاژ جلو می‌افتد).
در یک سیستم ایده‌آل، این دو باید یکدیگر را خنثی کنند تا ضریب توان به عدد یک (۱) نزدیک شود.

نتیجه‌گیری

توان راکتیو، اگرچه مستقیماً کار انجام نمی‌دهد، اما برای عملکرد زیرساخت‌های الکترومغناطیسی شبکه برق ضروری است. با این حال، مدیریت نکردن آن منجر به کاهش راندمان، افزایش هزینه‌ها و آسیب به تجهیزات می‌شود.

برای صنایع و کارگاه‌ها، بررسی مداوم ضریب توان و نصب بانک‌های خازنی هوشمند نه تنها یک اقدام مهندسی برای پایداری شبکه است، بلکه یک تصمیم اقتصادی هوشمندانه برای حذف هزینه‌های اضافی قبض برق و افزایش طول عمر تجهیزات محسوب می‌شود. اگر شما صاحب یک واحد صنعتی هستید، اولین گام برای بهینه‌سازی مصرف انرژی، تحلیل توان راکتیو سیستم و اطمینان از عملکرد صحیح تجهیزات جبران‌ساز است.
