هارمونیک (Harmonics) یعنی چی؟

در دنیای مدرن امروز که تجهیزات الکترونیکی و سیستم‌های قدرت بخش جدایی‌ناپذیری از زندگی و صنعت ما شده‌اند، کلمه‌ای به نام «هارمونیک» (Harmonics) بیش از هر زمان دیگری به گوش می‌رسد. اگر مهندس برق باشید، نوازنده موسیقی باشید و یا حتی صرفاً به دنبال درک کیفیت برق مصرفی خانه‌تان باشید، شناخت هارمونیک‌ها برای شما ضروری است.

اما واقعاً هارمونیک یعنی چی؟ در این مقاله جامع، قصد داریم به زبان ساده و علمی، مفهوم هارمونیک، علل پیدایش، تأثیرات آن بر سیستم‌های برقی و روش‌های کنترل آن را بررسی کنیم.

هارمونیک (Harmonics) به زبان ساده

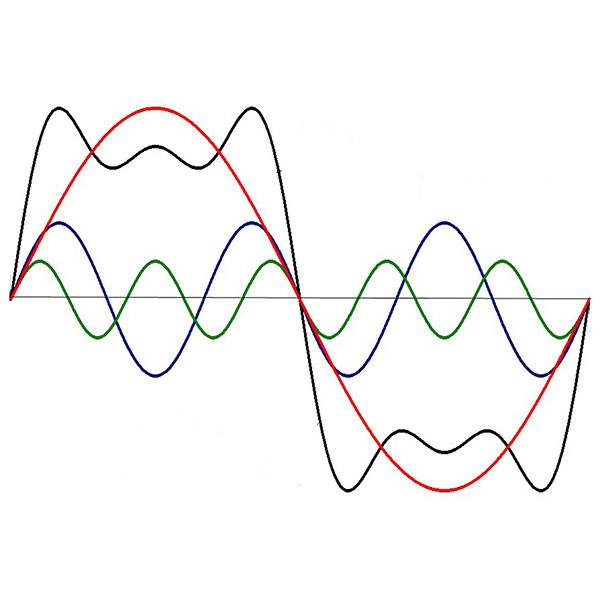

به طور کلی، هارمونیک به موج‌هایی گفته می‌شود که فرکانس آن‌ها ضریب صحیحی از فرکانس اصلی (پایه) باشد. برای درک بهتر، تصور کنید یک موج سینوسی خالص (مانند برق شهر با فرکانس ۵۰ هرتز) داریم. اگر موج دیگری با فرکانس ۱۰۰ هرتز (۲ برابر)، ۱۵۰ هرتز (۳ برابر) یا ۲۰۰ هرتز (۴ برابر) به این موج اصلی اضافه شود، به این موج‌های اضافی «هارمونیک» می‌گوییم.

وجود هارمونیک باعث می‌شود که شکل موج صاف و ایده‌آل (سینوسی) تغییر شکل داده و دچار اعوجاج (Distortion) شود. هرچه میزان این هارمونیک‌ها بیشتر باشد، شکل موج از حالت طبیعی خود فاصله بیشتری می‌گیرد.

هارمونیک در فیزیک و موسیقی

پیش از آنکه وارد بحث تخصصی برق شویم، جالب است بدانید مفهوم هارمونیک ریشه در موسیقی و ارتعاشات دارد. وقتی شما سیم گیتاری را به صدا در می‌آورید، آن سیم نه تنها در فرکانس اصلی خود، بلکه در فرکانس‌های فرعی نیز ارتعاش می‌کند. همین هارمونیک‌ها هستند که باعث می‌شوند صدای گیتار با صدای پیانو متفاوت باشد، حتی اگر هر دو یک نُت واحد را بنوازند. به این پدیده در موسیقی «رنگ صدا» یا تنالیته می‌گویند.

هارمونیک در سیستم‌های برق (الکترونیک قدرت)

در مهندسی برق، ما به دنبال یک برق «پاک» هستیم؛ یعنی موجی که دقیقاً سینوسی باشد. اما در دنیای واقعی، تجهیزاتی وجود دارند که جریان را به صورت غیرخطی مصرف می‌کنند.

بار خطی در مقابل بار غیرخطی

بارهای خطی: تجهیزاتی مثل لامپ‌های رشته‌ای قدیمی یا المنت‌های حرارتی که جریان را متناسب با ولتاژ مصرف می‌کنند. این دستگاه‌ها هارمونیک تولید نمی‌کنند.
بارهای غیرخطی: ریشه اصلی هارمونیک‌ها اینجا است. دستگاه‌هایی مثل کامپیوترها، درایوهای AC (اینورترها)، شارژر موبایل، لامپ‌های کم‌مصرف (LED و CFL) و یوپی‌اس‌ها (UPS). این دستگاه‌ها جریان را به صورت پالس‌های ناگهانی می‌کشند که باعث ایجاد هارمونیک در شبکه می‌شود.

انواع هارمونیک‌ها و شماره‌گذاری آن‌ها

هارمونیک‌ها بر اساس ضریبی از فرکانس پایه نام‌گذاری می‌شوند. اگر فرکانس پایه ۵۰ هرتز باشد:

هارمونیک دوم: ۱۰۰ هرتز
هارمونیک سوم: ۱۵۰ هرتز
هارمونیک پنجم: ۲۵۰ هرتز

در سیستم‌های برق سه‌فاز، هارمونیک‌های فرد (به‌ویژه سوم، پنجم و هفتم) بیشترین چالش را ایجاد می‌کنند. هارمونیک سوم به دلیل خاصیت جمع‌شونده در سیم نول، می‌تواند باعث داغ شدن شدید سیم نول و حتی آتش‌سوزی شود.

چرا هارمونیک‌ها خطرناک هستند؟ (اثرات منفی)

وجود هارمونیک در یک سیستم الکتریکی مانند “ناخالصی” در بنزین یک ماشین است. شاید ماشین حرکت کند، اما موتور آسیب می‌بیند. برخی از اثرات مخرب هارمونیک عبارتند از:

داغ شدن بیش از حد تجهیزات: هارمونیک‌ها باعث ایجاد تلفات گرمایی در ترانسفورماتورها و موتورهای الکتریکی می‌شوند که عمر آن‌ها را به شدت کاهش می‌دهد.
لرزش و سر و صدای موتورها: موتورهای الکتریکی در حضور هارمونیک دچار لرزش‌های مکانیکی و آلودگی صوتی می‌شوند.
عملکرد نادرست کلیدها و فیوزها: گاهی اوقات فیوزها یا کلیدهای محافظتی (مثل کلیدهای مینیاتوری) بدون وجود اضافه بار واقعی، به دلیل اعوجاج موج دچار تریپ (قطع شدن) کاذب می‌شوند.
کاهش ضریب توان (Power Factor): هارمونیک‌ها باعث کاهش کارایی سیستم و افزایش جریمه‌های اداره برق می‌شوند.
اختلال در سیستم‌های مخابراتی: نویزهای ناشی از هارمونیک می‌تواند روی خطوط تلفن و داده‌ها اختلال ایجاد کند.

شاخص THD چیست؟

در بحث بررسی کیفیت توان، اصطلاحی به نام THD (Total Harmonic Distortion) یا «اعوجاج هارمونیک کل» وجود دارد. این شاخص به صورت درصد بیان می‌شود و نشان می‌دهد که شکل موج ولتاژ یا جریان چقدر از حالت سینوسی خالص فاصله گرفته است. هرچه THD کمتر باشد، کیفیت برق بالاتر و سیستم پایدارتر است. (معمولاً برای ولتاژ، THD زیر ۵ درصد مطلوب تلقی می‌شود).

روش‌های مقابله و حذف هارمونیک

برای اینکه اثرات مخرب هارمونیک را به حداقل برسانیم، از چندین روش استفاده می‌شود:

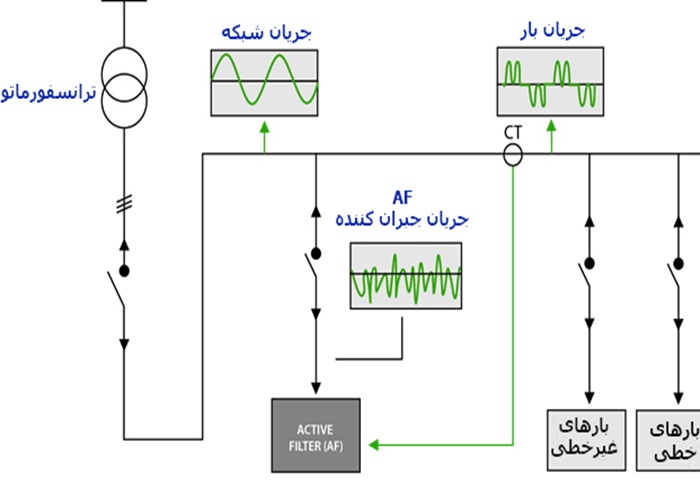

استفاده از فیلترهای هارمونیک: این فیلترها به دو دسته پسیو (غیرفعال) که از سلف و خازن ساخته می‌شوند و اکتیو (فعال) که با استفاده از تجهیزات الکترونیک قدرت پیشرفته، هارمونیک را شناسایی و خنثی می‌کنند، تقسیم می‌شوند.
چوک‌های ورودی (Reactors): قرار دادن سلف در ورودی اینورترها و درایوها تا حد زیادی جلوی ورود هارمونیک به شبکه را می‌گیرد.
ترانسفورماتورهای ایزولاسیون: این ترانس‌ها می‌توانند مانع از انتقال برخی هارمونیک‌ها (مانند هارمونیک سوم) به بخش‌های دیگر شبکه شوند.
طراحی صحیح سیستم ارتینگ: یک سیستم زمین (Art) استاندارد به تخلیه نویزها کمک می‌کند.

نتیجه‌گیری

در پاسخ به سوال «هارمونیک یعنی چی؟» باید گفت هارمونیک‌ها مهمان‌های ناخوانده‌ای در سیستم‌های الکتریکی هستند که به دلیل استفاده از تجهیزات مدرن دیجیتال و الکترونیکی پدید می‌آیند. اگرچه وجود آن‌ها تا حدی اجتناب‌ناپذیر است، اما با شناخت درست و استفاده از راهکارهای مهندسی مانند نصب فیلترها و نظارت بر شاخص THD، می‌توان از آسیب‌های جدی به تجهیزات گران‌قیمت صنعتی و خانگی جلوگیری کرد.

مدیریت هارمونیک نه تنها باعث افزایش طول عمر دستگاه‌ها می‌شود، بلکه هزینه‌های انرژی را کاهش داده و پایداری شبکه برق را تضمین می‌کند. اگر در محیط صنعتی فعالیت می‌کنید، بررسی دوره‌ای کیفیت توان و میزان هارمونیک‌ها را هرگز فراموش نکنید.
